鄭州吉興微硅粉:外觀為灰色或灰白色粉末﹑耐火度>1600℃ 。它是一種比表面積很大，活性很高的火山灰物質。微硅粉的主要化學成份是SiO2 ，含量可達 85 — 95%

微硅粉具有以下特性：

1、微硅粉是顆粒極細 (0.1μm ～ 0.2μm) 的無定型的二氧化硅。平均粒徑在 0.1-0.15 μ m ，為水泥平均粒徑的百分之一，粉煤灰的五十分之一。比表面積為 15 -27 m2/g ，具有極強的表面活性。
    2、微硅粉在形成過程中，因相變的過程中受表面張力的作用，形成了非結晶相無定形圓球狀顆粒，且表面較為光滑，有些則是多個圓球顆粒粘在一起的團聚體，故其粉末具有非常 的球狀形態；
    3、這種粉末含有 85 ％～ 97 ％以上玻璃態的活性二氧化硅；
    4、微硅粉的比重為 2.2g /cm 3 ~ 2.5g /cm 3 ，松散容重為 200kg /m 3 ~ 300kg /m 3 。   微硅粉摻入混凝土后，微小的球狀體可以起到潤滑的作用。對新拌和硬化混凝土的作用與上述幾個特性有關。

微硅粉的主要品質指標是它的 SiO 2 含量和細度。SiO 2 含量越高、細度越細，其對混凝土的改性效果也越好。

產品用途性能：

   用于砂漿與砼中：高層建筑物、海港碼頭、水庫大壩、水利、涵閘、鐵路、公路、橋梁、地鐵、隧道、機場跑道、砼路面以及煤礦巷道錨噴加固等，提高混凝土的強度，和易性，粘聚性，可泵性；降低混凝土的坍落度損失等。

   說明： 微硅粉滲入水泥混凝土后能很好地填充于水泥空隙之中，使漿體更微密，另外它還與游離的 Ca(OH) 結合，形成穩定的硅酸鈣水化物 2CaO.SiO2 .H 2O,該水化物凝膠強度高于 Ca(OH) 晶體，主要表現在 :
     1、增加強度。使混凝土抗壓、抗折強度大大增加，滲入 5-10% 的 微硅粉，抗壓強度可提高 10-30% ，抗折強度提高 10% 以上 ;
     2、增加致密度?？節B性能提高 5-18 倍，抗化能力提高 4 倍以上 :
     3、抗凍性： 微硅粉混凝土在經過 300-500 次快速凍解循環，相對彈性模量降低 10-20% ，而普通混凝土通過 25-50 次循環，相對彈性模量降低為 30-73% ；
     4、早強性：微硅粉混凝土使誘導期縮短，具有早強的特性；
     5、抗沖磨、控空蝕性：微硅粉混凝土比普通混凝土抗沖磨能力提高 0.5-2.5 倍，抗空蝕能力提高 3-16 倍。

使用方法及注意事項：

微硅粉須與減水劑配合使用，用微硅粉配制混凝土時，一般與膠凝材料的重量比為：   

   1、高性能混凝土：5-10%；

    2、水工混凝土：5-10%

    3、噴射混凝土：5-10%；   

    4、助泵劑：2-3%；   

    5、耐磨工業地坪：6-8%；   

    6、聚合物砂漿、保溫砂漿：10-15%，

摻加方法： 微硅粉混凝土及澆注料應由試驗室作出施工配合比。嚴格按照配合比施工。在微硅粉混凝土的攪拌中微硅粉應在骨料投料之后立即加入攪拌機。加入方式有兩種程序：

    1、投入骨料，隨后投入微硅粉、水泥干拌后，再加入水和其它外加劑。   

    2、投入粗骨料+75%水+微硅粉+50%細骨料，攪拌15-30秒，然后投入水泥+外加劑+50%細骨料+25%水，攪拌至均勻。攪拌時間比普通混凝土延長20-25%或50-60秒。切忌將硅粉加入已拌和的混凝土中。  

施工方法： 微硅粉混凝土與普通混凝土的施工方法并無重大區別，但施工中良好地組織與振搗密實很有必要。微硅粉混凝土早強的性能會使終凝時間提前，在抹面時應加注意；同時摻加微硅粉會提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。  

施工安全： 微硅粉混凝土施工安全應嚴格按照混凝土工程的有關國家施工規范進行操作，但因微硅粉較輕，嚴禁高空拋灑材料，防止微硅粉飛揚。

產品的包裝、儲存與運輸：

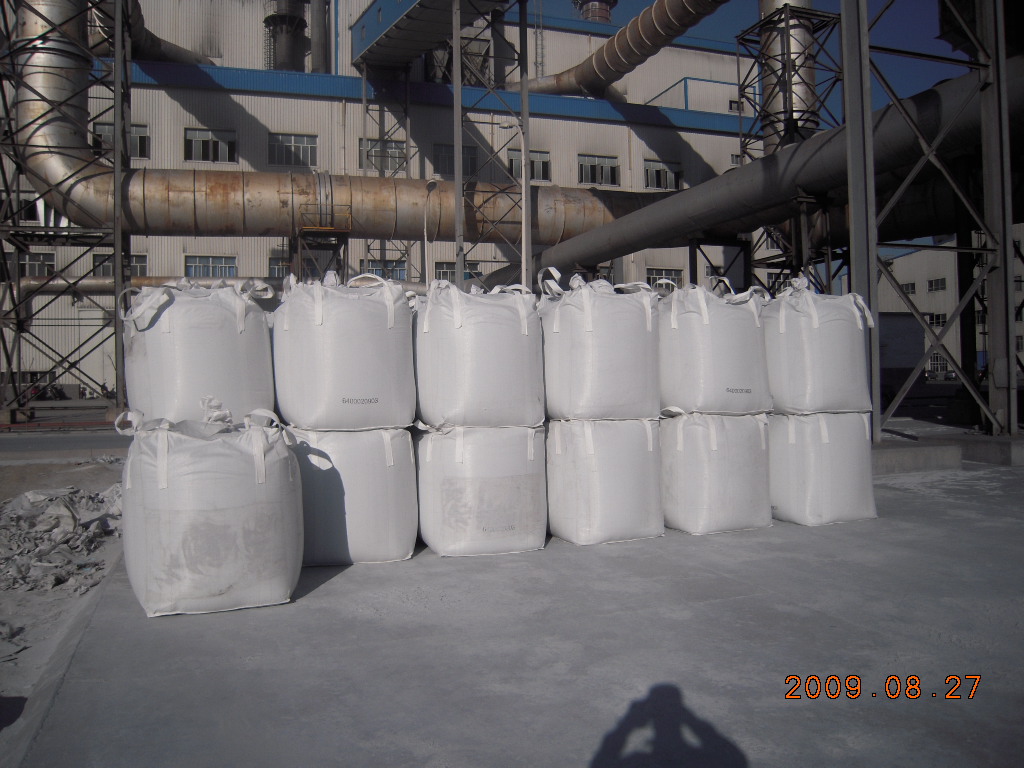

1、本產品使用復膜塑料編織袋包裝。包裝規格為：30千克/袋、25千克/袋、20千克/袋、或噸袋。   

2、本產品應在干燥、避雨、遮陽的環境中存放。產品遇水結塊活性損失。禁止在陽光下長時間暴曬，以免包裝袋風化，產品外灑。
